▲ 環(huán)繞電極電壓實(shí)驗(yàn)
▲ 試樣制備
試樣長(zhǎng)約100 mm"
★ 試碰設(shè)備應(yīng)符合GB 3048.8 的規(guī)則.
▲ 實(shí)驗(yàn)過(guò)程
1. 將試佯放于溫度為65 土3 'C的烘箱中，持續(xù)時(shí)刻為4 h.
2. 從烘箱中取出試樣，用金屬筒帶嚴(yán)密地環(huán)繞于試拌上，環(huán)繞~度約65 mm_
3. 在導(dǎo)體與金屬筒之間施加溝通50 Hz 電壓3 kV. 持續(xù)時(shí)刻為1 min.
▲ 耐制冷劑試碰
▲ 試樣制備
試佯~約★ rn.
▲ 實(shí)驗(yàn)裝置
1) 實(shí)驗(yàn)用混合液體構(gòu)成如下·
氟里昂22 80%< 分量比)
冷凍機(jī)油20%< 分量比〉
單位體職混合液的分量為225 g/l。
2) 高壓密封容器，容量為1-31.
3) 200'C 老化做箱1 只.
▲ 實(shí)驗(yàn)過(guò)程
1. 將試樣放于溫度為150 土3 "C的烘箱中干燥1 h ,
2. 將干燥過(guò)的試樣放入裝有氟里昂22 和冷凍機(jī)油混合液的容器中，密封容器堅(jiān)持溫度為
30 土3 "C .時(shí)刻為24 h,
3. 將試悻從混合液中取出，并在溫度為150士3 "C的烘箱中干燥10 min;
4. 將試樣卷繞在10 倍試樣線徑的金屬圓棒上.
5. 在試樣導(dǎo)體與金屬圓棒間施加溝通50 H，電壓3 kV. 持續(xù)時(shí)刻1 min.
柔軟性實(shí)驗(yàn)
▲ 試佯制備
★ 每根試樣長(zhǎng)約610 mm；
1) 未經(jīng)熱處理的試梓5 根，
2) 在溫度163 土3 "C下，放置6 h 的試樣5 根；
3) 在溫度149 士3 "C下，放置15 h 的試佯5 根；
▲ 實(shí)驗(yàn)設(shè)備
★ 200 "C烘箱一只，
b 米尺.
★ 實(shí)驗(yàn)過(guò)程

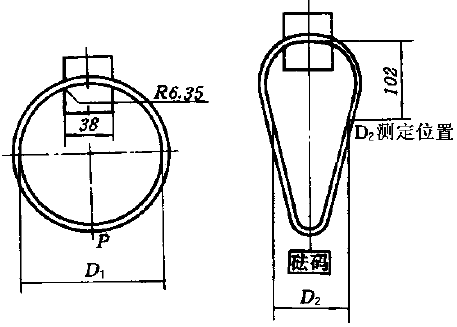

也將試樣按題1 所示裝好.
a. 將內(nèi)徑D，調(diào)整到187 mm ，在圓周的點(diǎn)F 加上質(zhì)量為170 g 的硅碼，為不使試樣發(fā)生急劇改變，以5 .時(shí)刻緩慢加上黯碼。
b. 試佯加硅碼30 s 后，按圖2 所示的方位測(cè)量直徑Ð2 ;
c. lt算(D， -Dρ 的數(shù)值.
